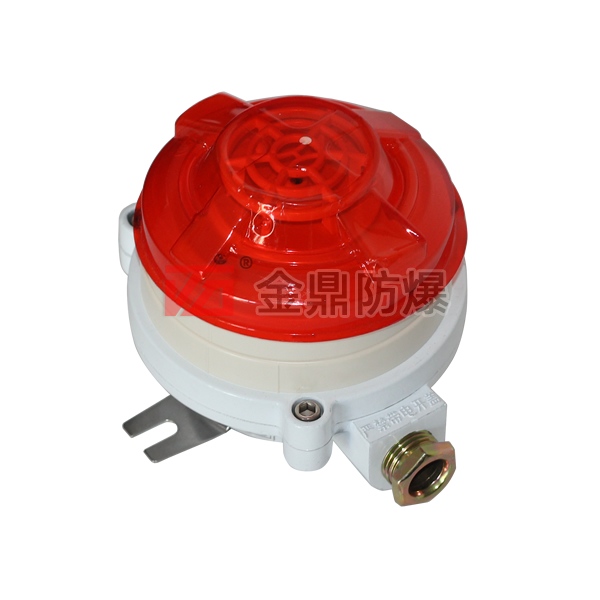

JDXT-W-1型防爆感溫火災探測器

JDXT-W-1型

防爆感溫火災探測器安裝使用說明書

一、概述

JDXT-W-1型防爆感溫火災探測器是非編碼開關型（繼電器輸出）探測器，可以和國內外任何廠家的火災報警控制器配套使用。

探測器上電后便處于巡檢狀態（此時指示燈不亮）。當現場溫度達到報警溫度時，探測器指示燈常亮，繼電器的常開觸點閉合，常閉觸點斷開，向控制器發出報警信號。只有在系統復位或暫短掉電且又重新上電后，指示燈熄滅。

本產品符合GB/T 3836.1—2021<<爆炸性氣體環境用電氣設備第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性氣體環境用電氣設備第2部分：隔爆型”d”>>及 GB/T 3836.4--2021<<爆炸性氣體環境用電氣設備第4部分：本安型”i”>>的標準要求。適用于石油、化工、軍工、冶金、制藥等行業中含有易燃易爆混合氣體的場所。經國家指定的檢驗單位檢驗合格，取得了國家級防爆合格證書。

二、特點

本探測器感溫部分是利用熱敏元件對溫度的敏感性來檢測環境溫度，特別適用于發生火災時有劇烈溫升的場所。防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。

探測器已配接了JDAS型安全柵。安全柵采用電阻性、晶體管雙重化電子開關電路，啟控速度快，并可自動復原。

三、技術特性

1、防爆形式：本安-隔爆復合型

2、.防爆標志：ExdbibⅡCT6Gb ExibtbⅢCT85℃Db

3、環境溫度：-20℃~+40℃

4、相對濕度：≤95%（不凝露）

5、.大氣壓力：80~110KPa

6、工作電壓：DC24V±3V

7、靜態電流: ≤60uA

8、報警電流: ≤30mA

繼電器觸電容量：1A30VDC

9、報警溫度：60℃

10、報警復位：瞬間斷電（10s Min，DC2.5V Max）

11、上電時間：≤30s

12、報警確認燈：紅色，正常監視不亮，報警時常亮。

13、安全柵參數：Ui=36VDC；Ii=50mA

14、保護面積：當空間高度為6m~12mm，保護面積為60平方米?？臻g高度為6m以下時，保護面積為40m。

15、重量: 1.0kg

四、結構特征及工作原理

1、探測器外形示意圖如圖1所式。

圖1 探測器外形示意圖

2、工作原理

探測器采用熱敏電阻作為傳感器，傳感器輸出信號經放大電路進行變換后輸入到單片機，單片機利用智能算法進行信號處理。當單片機檢測到火警信號后，點亮火警指示燈同時輸出火警型號。報警輸出信號采用開關量（繼電器無源觸點）方式，可以和國內外任何廠家的火災報警控制器配套使用。

五、測試

用戶在開箱后，應立即對產品進行性能檢驗。檢驗過程如下：

打開隔爆腔，將DC24V電源連接D、D端子上，則探測器進入巡檢工作狀態，此時，指示燈閃亮；用萬用表（電阻擋）測試G、K（常開觸點）端子，應顯示電阻為無窮大，測試G、B（常閉觸點）端子，應顯示電阻為零。

取下防塵罩，用電吹風吹探測器溫度接收點，當接收點的溫度達到60℃時，指示燈常亮；用萬用表（電阻擋）測試G、K（常開觸點）端子，應顯示電阻為零，表示觸點已閉合；測試G、B（常閉觸點）端子，應顯示電阻為無窮大，表示觸點已斷開。該產品為合格。

若產品經過上述檢驗不合格，應立即與我們聯系，商議解決辦法。（聯系電話：13470308895）

警告：產品向系統連接時，用外徑約8mm的電纜線連接，否則探測器會失去防爆性能。

六、安裝與布線

1、安裝方法

根據現場情況,用M6膨脹螺釘通過探測器固定爪,將防爆外殼固定在頂棚上。電纜的引入裝置采用壓封膠圈結構，電纜外徑約為8mm ,電纜的防爆進線口為M22×1.5內螺紋。探測器安裝示意圖如圖2所示。

2、接線：

松開探測器外殼固定螺釘，打開隔爆腔，將試驗用線去掉，用直徑約為8mm的電纜作為系統用線。

將DC24V電源線從一側進線口串入，接在線路板的輸入端子D、D上（無極性）；K為常開無源觸點，B為常閉無源觸點，G為公共點。見圖3 接線圖。

注意：安裝前及安裝過程中，不要摘掉防塵罩，防止灰塵進入。待系統正常運行時應將防塵罩去掉。

圖2 探測器安裝示意圖

D D為24v電源

G K為常開無源觸點輸出

G B 為常閉無源觸點輸出

七、常見故障及維修

發生故障時，首先應檢查外部接線是否正確，緊固螺絲是否松動，若正常，再打開外殼，觀察線路板是否有虛焊、燒焦等異?，F(xiàn)象。如無上述現象發生，不要擅自處理，請與制造廠聯系，協商解決辦法

八、維護保養

1、探測器應在即將調試前方可安裝，在安裝前應妥善保管；并應采取相應的防塵、防潮、防腐蝕措施。

2、探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。

3、探測器每年至少清潔一次，以保證系統的正常運行。

4、探測器清洗后，將探測器重新安裝好，然后進行測試。

5、每半年應進行一次模擬火警試驗，測試探測器是否工作正常。

九、注意事項

1、防塵罩必須在工程正式投入使用后方可摘下，請妥善保管防塵罩以備后用。

2、在進行維護保養時，應小心以避免損壞探測器。

3、在探測器周圍0.5m內，不應有遮蔽物。

4、探測器至空調送風孔邊的水平距離不應小于1.5m。

5、探測器至墻壁、梁邊的水平距離不應小于0.5m。

6、在寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。探測器的安裝間距不應超過15m，探測器距端墻的距離，不應大于探測器安裝間距的一半。

7、探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于45°。

8、探測器底座應安裝牢固，其導線連接必須可靠。

9、探測器的確認燈，應面向便于人員觀察的主要入口方向。

10、嚴禁在易燃易爆場所帶電拆卸。

11、安裝時不要損傷隔爆面，并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜導線或其它異物。
