消火栓報警按鈕

JDXS-1232防爆消火栓按鈕

一、概述：

JDXS-1232防爆消火栓按鈕（簡稱按鈕）為非編碼開關型按鈕，適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，當人工確認火災事故發生后，按下此按鈕，即可向火災報警控制器發出報警信號()。本產品可以和國內外任何廠家的火災報警控制器配套使用。按鈕采用專用鑰匙復位，具有自鎖功能，滿足最新國標要求，并能有效抵御灰塵污染和潮濕空氣的影響。

本產品符合GB/T 3836.1—2021<<爆炸性氣體環境用電氣設備第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性氣體環境用電氣設備第2部分：隔爆型”d”>>的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。

二、主要技術參數

防爆標志	ExdbⅡCT6Gb ExtbⅢCT80℃Db
線制	二線制
觸點容量	DC24V(0.5A)
觸點數量	1個無源常開觸點或1個無源常閉觸點
防護等級	IP65
使用環境	溫度：－20℃～＋40℃ 相對濕度：≤95％不結露大氣壓力：80kPa～110kPa
重量	0.95 kg

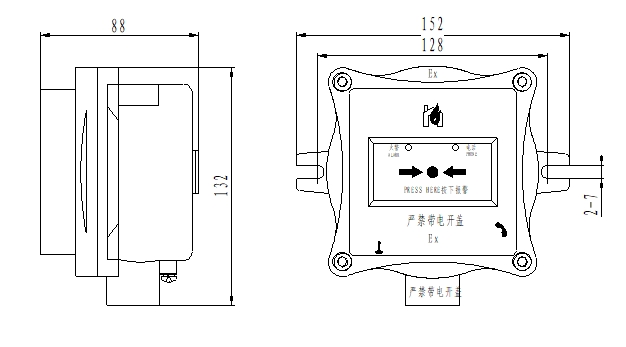

三、外形圖

四、安裝與接線

1、安裝: 根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝用M6螺釘通過按鈕安裝爪將按鈕固定在墻壁上，一般要求按鈕底部距地面高1.5m。立式安裝須用專門立柱在地面上固定，其安裝要求與壁式安裝相同。電纜的引入裝置: 采用須符合國家標準及現場設計的引入裝置。

注：產品向系統連接時，采用截面積S≥1.5mm2的通用電纜連接。

2、接線：松開按鈕蓋的固定螺釘，將電纜線分別接在接線端子上（見下圖）。連線接好后，將按鈕蓋與體裝好。

B、D為無源常開輸出觸點；b、d為無源常閉輸出觸點

五、注意事項

5.1嚴禁在易燃易爆場所帶電拆卸。需要維修及調試時需斷電后在安全環境下進行。

5.2安裝維護時所有緊固螺栓必須擰緊，且不要損傷隔爆面，并保持隔爆面清潔，按時涂防銹油，緊固螺釘應均安裝彈簧圈并勻擰緊，彈簧圈及O型圈不能丟失，殼外各部件連接緊致齊全，注意隔爆面不要夾雜異物。若隔爆面損傷破壞，請及時更換設備。

5.3日常保持產品清潔，避免產品表面有雜物或灰塵堆積，注意防靜電措施，操作時需佩戴防靜電手環或手套。盡量使用防靜電工具，如防靜電鉗、防靜電扳手等；定期清潔工作區域，防止積聚的灰塵和污垢產生靜電。

5.4使用緊固件屈服強度不小于 640MPa。

5.5若有零件損壞，請及時更換配件。

5.6內、外接地螺栓須應用M4X6螺釘完全可靠接地。

5.7如有其他安裝維護問題請聯系我公司。
