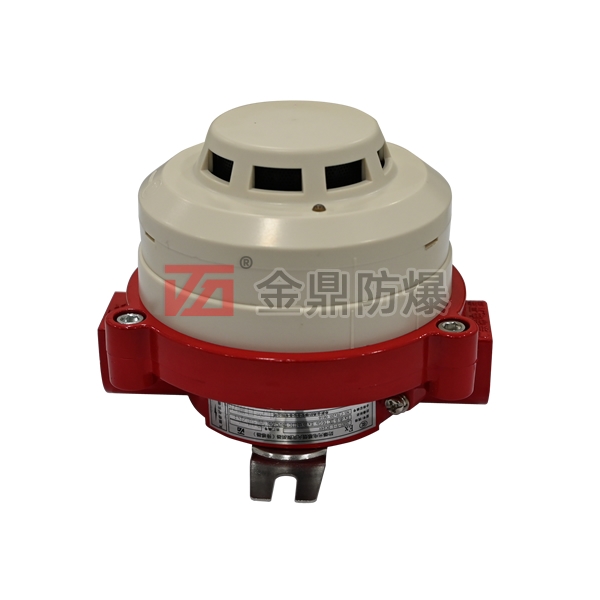

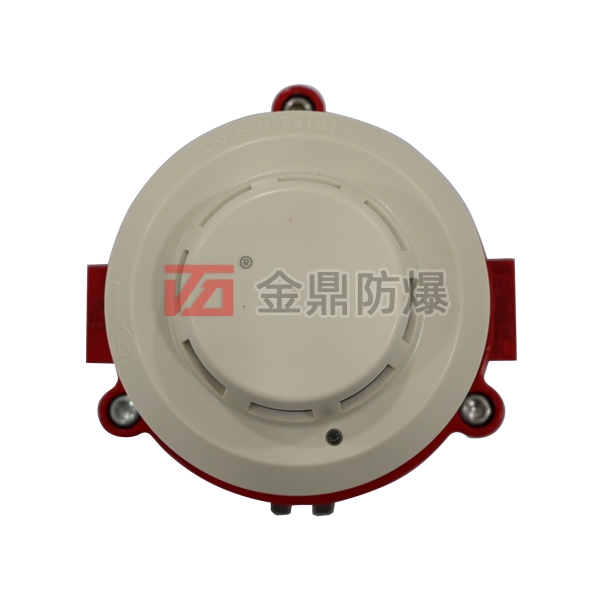

JDXT-Y-1型
防爆感煙火災探測器安裝使用說明書
一、概述
JDXT-Y-1型防爆感煙火災探測器是非編碼開關型（繼電器輸出）探測器，可以和國內外任何廠家的火災報警控制器配套使用。此款為紅色底座，防爆型式同白色底座，僅外觀顏色不同。
當現場煙霧濃度超過設定的閾值時，探測器指示燈常亮，向控制器發出報警信號。只有在系統復位或暫短掉電且又重新上電后，指示燈才恢復閃爍（巡檢）狀態。
本產品符合GB/T 3836.1—2021<<爆炸性氣體環境用電氣設備 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性氣體環境用電氣設備 第2部分：隔爆型”d”>>及 GB/T 3836.4--2021<<爆炸性氣體環境用電氣設備 第4部分：本安型”i”>>的標準要求。適用于石油、化工、軍工、冶金、制藥等行業中含有易燃易爆混合氣體的場所。經國家指定的檢驗單位檢驗合格，取得了國家級防爆合格證書。
二、特點
本探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。
探測器已配接了JDAS型安全柵。安全柵采用電阻性、晶體管雙重化電子開關電路，啟控速度快，并可自動復原。
三、技術特性
1、防爆形式：本安-隔爆復合型
2、.防爆標志：ExdbibⅡCT6Gb ExibtbⅢCT85℃Db
3、環境溫度：-20℃~+40℃
4、相對濕度：≤95%（不凝露）
5、.大氣壓力：80~110KPa
6、工作電壓：DC24 V±3V
7、靜態電流: ≤120uA
8、報警電流: 10mA≤I≤30Ma
繼電器觸電容量：1A30VDC
9、響應閾值：0.10dB/m~0.27 dB/m
10、報警復位：瞬間斷電（10s Min，DC2.5V Max）
11、上電時間：≤10s
12、最高風速：7.6m/s（1500fpm）
13、報警確認燈：紅色，正常監視時周期性閃亮，報警時常亮。
14、安全柵參數：Ui=36VDC；Ii=50mA
15、保護面積：當空間高度為6m~12mm，一個探測器的保護面積，對一般保護現場而言為80m?？臻g高度為6m以下時，保護面積為60m。
16、重 量: 1.0kg
四、結構特征及工作原理

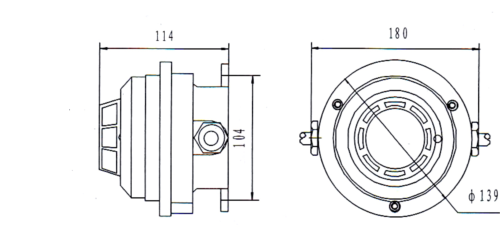

1、探測器外形示意圖如圖1所式。
圖1 探測器外形示意圖
2、工作原理
探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。
報警輸出信號采用開關量（繼電器無源觸點）方式，可以和國內外任何廠家的火災報警控制器配套使用。
五、測試
用戶在開箱后，應立即對產品進行性能檢驗。檢驗過程如下：
打開隔爆腔，將DC24V電源連接在D、D端子上，則探測器進入巡檢工作狀態，此時，指示燈閃亮；用萬用表（電阻擋）測試G、K（常開觸點）端子，應顯示電阻為無窮大，G、B（常閉觸點）端子應顯示電阻為零。
取下防塵罩，用煙吹入探測器內，探測器會輸出報警信號，此時，指示燈常亮；用萬用表（電阻擋）進行測試，G、K（常開觸點）端子應顯示電阻為零，表示常開觸點已閉合；而G、B（常閉觸點）端子應顯示電阻為無窮大，表示長閉觸點已斷開。該產品為合格。
若產品經過上述檢驗不合格，請不要打開防爆殼體，應立即與我們聯系，商議解決辦法。（聯系電話：13470308895）
警告：出廠所接的六根導線是用于檢驗產品之用，產品向系統連接時，應將試驗用導線去掉，用外徑約8mm的電纜線連接，否則探測器會失去防爆性能。
六、安裝與布線
1、 安裝方法
根據現場情況,用M6膨脹螺釘通過探測器固定爪,將防爆外殼固定在頂棚上。電纜的引入裝置須符合國家標準要求及現場設計方案，電纜外徑約為8mm ,電纜的防爆進線口為M20×1.5內螺紋。探測器安裝示意圖如圖2所示。
2、接線：
松開探測器外殼固定螺釘，打開隔爆腔將DC24V電源線從一側進線口串入，接在線路板的輸入端子D、D上（無極性）；K為常開無源觸點，B為常閉無源觸點。見圖3 接線圖。
圖2 探測器安裝示意圖
圖3 接線端子圖
D D為24v電源無極性
G K為常開無源觸點輸出
B G為常閉無源觸點輸出
注意：安裝過程中，不要摘掉防塵罩，防止灰塵進入，影響探測器的精度。待系統正常運行時應將防塵罩去掉。
七、常見故障及維修
發生故障時，首先應檢查外部接線是否正確，緊固螺絲是否松動，若正常，再打開外殼，觀察線路板是否有虛焊、燒焦等異?，F(xiàn)象。
探測器在使用過程中，可能出現的故障現象及解決辦法歸納如下：
1、不巡檢 檢查供電電壓是否滿足要求。
2、不報警 檢查發射管、接收管、放大電路等。
3、誤報警 檢查迷宮是否過臟。
八、維護保養
1、探測器應在即將調試前方可安裝，在安裝前應妥善保管；并應采取相應的防塵、防潮、防腐蝕措施。
2、探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。
3、探測器每年至少清潔一次，以保證系統的正常運行。
4、工程上如發現探測器有經常性誤報的現象，則應對迷宮進行清洗，必要時，可更換迷宮。
清洗迷宮步驟：
a)首先用手捏住迷宮體兩側輕輕搖動將其拔下。
b)用鑷子夾住酒精棉球仔細清洗迷宮體內腔，注意不要將棉絮留入迷宮體內。
c)安裝好迷宮體。
5、探測器清洗后，將探測器重新安裝好，然后進行測試。
6、每半年應進行一次模擬火警試驗，測試探測器是否工作正常。
九、注意事項
1防塵罩必須在工程正式投入使用后方可摘下，請妥善保管防塵罩以備后用。
2.防塵罩可以有效地限制灰塵進入探頭，然而卻不可能徹底杜絕空氣中的浮塵微粒進入探測 器內。因此，建議在進行土建施工、裝修或其他會產生灰塵的活動開始以前卸下探頭，但必須通 知有關管理部門。
3.在進行維護保養時，應小心避免損壞探測器內。
4.在探測器周圍0.5m內，不應有遮蔽物。
5.探測器至空調送風孔的水平距離不應小于1.5m.
6.探測器至墻壁、梁邊的水平距離不應小于0.5m.
7.在寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。探測器的安裝間距不應超過15m,，探測器距端墻的距離，不應大于探測器安裝間距的一半。
8.探測器宜水平安裝，如必須傾斜角不應大于45°
9.探測器底座應安裝牢固，其導線連接必須可靠。
10.探測器的確認燈，應面向便于人員觀察的主要入口方向.
11嚴禁在易燃易爆場所帶電拆卸。需要維修及調試時需斷電后在安全環境下進行。
12安裝維護時所有緊固螺栓必須擰緊，且不要損傷隔爆面，并保持隔爆面清潔，按時涂防銹油，緊固螺釘應均安裝彈簧圈并勻擰緊，彈簧圈及O型圈不能丟失，殼外各部件連接緊致齊全，注意隔爆面不要夾雜異物。若隔爆面損傷破壞，請及時更換。
13日常保持產品清潔，避免產品表面有雜物或灰塵堆積，產品正常工作時最高表面溫度小于80℃。
14使用緊固件屈服強度不小于 640MPa，若產品安裝須更換緊固件，更換時須同規格型號緊固件。
15確保所有零件無裂紋，無沙眼，無影響隔爆性能缺陷，若有零件損壞，請及時更換配件。
16內、外接地螺栓須完全可靠接地，注意防靜電措施，操作時需佩戴防靜電手環或手套。盡量使用防靜電工具，如防靜電鉗、防靜電扳手等；定期清潔工作區域，防止積聚的灰塵和污垢產生靜電。
17如有其他安裝維護問題請聯系我公司。
